光源作为关键组件，其性能直接影响图像质量和检测精度。环形光源（FG-DR）0-45°凭借独特的设计和出色的性能，在PCB基板检测、产品标签识别等多个领域发挥着重要作用，成为工业视觉检测的“多面手”。
一、产品结构与工作原理

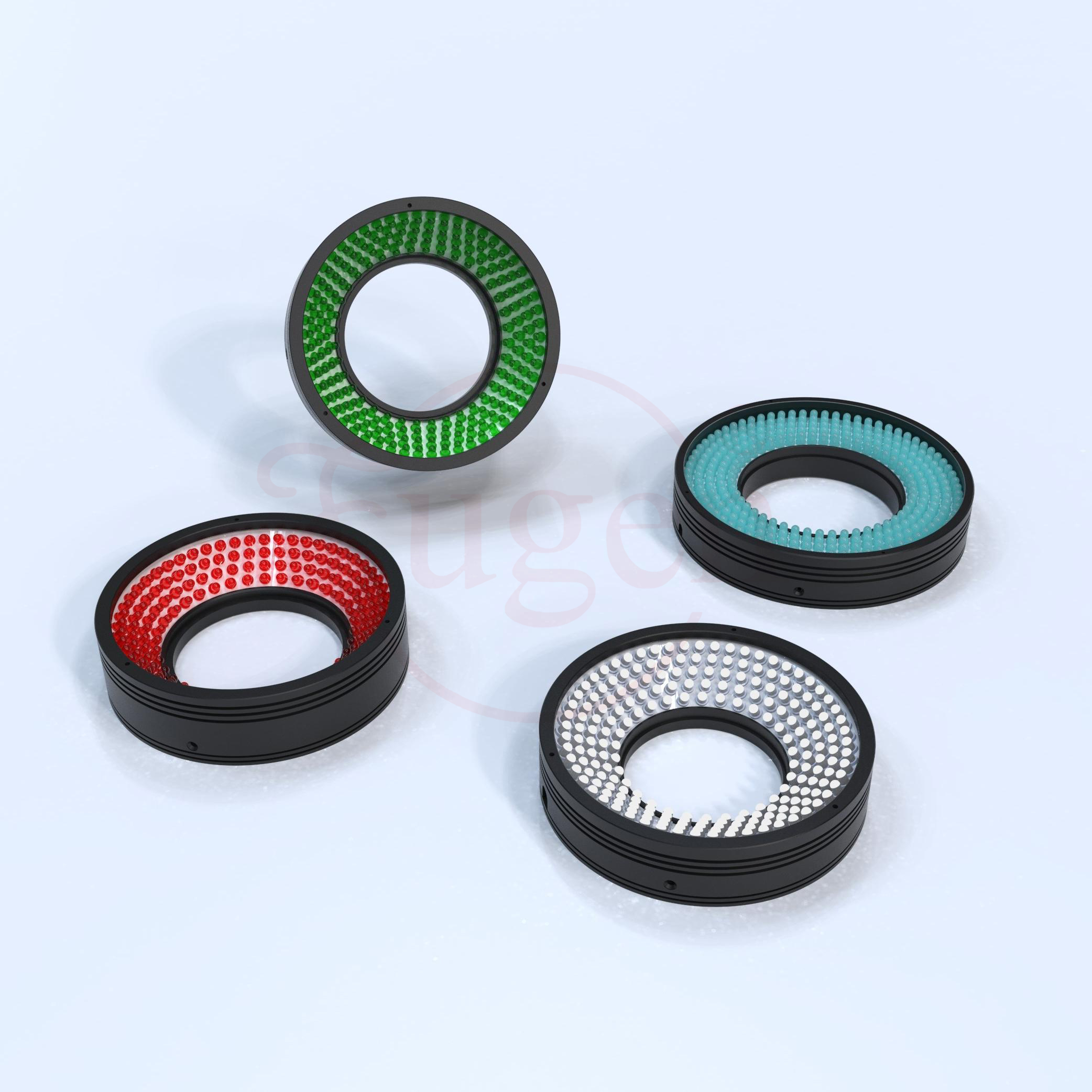

环形光源（FG-DR）0-45°采用高亮度高密度的LED颗粒阵列作为发光单元，以环形结构向中心区域照射。其核心设计在于可调节的发光角度（0-45°），这种角度调节能力使光源能够根据不同的检测需求，精准控制光线的投射方向和覆盖范围。从照明结构图来看，当角度为0°时，光线垂直照射被测物体，适合表面平整、反光均匀的物体检测；而当角度逐渐增加到15°、30°、45°时，光线以一定的倾斜角度照射，能够有效突出物体表面的凹凸特征或划痕、裂纹等缺陷，这种多角度的照明方式为复杂场景下的视觉检测提供了灵活的解决方案。
二、核心应用场景
该环形光源的应用场景十分广泛，几乎覆盖了工业视觉检测的多个关键领域。在PCB基板检测中，它能够清晰呈现电路板上的线路、焊点等细微结构，帮助检测人员及时发现断路、短路、虚焊等缺陷；在产品标签检测方面，无论是标签的位置偏移、内容缺失还是印刷质量问题，在环形光源的均匀照明下都无所遁形；对于IC元件的字符及外观检测，光源能够精准照亮元件表面，使字符识别系统和外观检测系统能够准确获取信息；此外，在通用外观检测、显微镜照明以及产品包装缺陷检测等场景中，环形光源（FG-DR）0-45°都凭借其优异的性能表现，成为视觉系统的重要组成部分。
三、产品特点解析
高亮度与高密度LED阵列
采用高亮度高密度的LED颗粒排列，确保了光源具有充足的光强，能够在各种环境条件下为视觉系统提供稳定的照明，即使对于反光较弱或颜色较深的被测物体，也能保证清晰的成像效果。
灵活可调的发光角度
0-45°的多种发光角度选择，使用户可以根据被测物体的表面特性和检测要求，灵活调整光线的入射角度。例如，对于光滑的金属表面，较小的角度可以减少反光干扰；而对于粗糙的表面，较大的角度能够增强表面特征的对比度，提高缺陷的可检测性。并且，该光源还支持角度定制，进一步满足特殊场景的个性化需求。
优化的均匀性设计
通过选配不同透过率（60%、70%、80%、90%）的漫射板，能够有效增加光源的均匀性。漫射板的加入使光线更加柔和均匀地照射在被测物体上，避免了局部过亮或过暗的情况，这对于需要精确测量或高对比度成像的检测任务至关重要。
便捷的安装与紧凑的设计
采用波峰焊接工艺，不仅保证了光源的结构强度，还使安装过程更加方便快捷。同时，紧凑的设计使其能够轻松集成到各种视觉检测设备中，节省空间的同时不影响设备的整体性能。
四、技术指标与性能参数
光谱特性
红色（R）：波长范围620-630nm，适用于对红色敏感的检测场景，如红色标记识别、特定红色物体检测等。
绿色（G）：波长525-530nm，在一些需要突出绿色特征或减少其他颜色干扰的应用中表现出色。
蓝色（B）：波长465-470nm，常用于半导体检测、荧光检测等领域。
白色（W）：色温6600-7000K，接近自然光，适用于对色彩还原要求较高的通用检测场景。
紫外（UV）：波长365-395nm，在防伪检测、紫外成像等特殊应用中发挥作用。
红外（IR）：波长850nm或940nm，主要用于夜间成像、红外检测等领域，能够穿透某些透明或半透明材料。
工作环境与使用寿命
适用温度范围为0-50℃，湿度20-85%（非凝结），适合大多数工业环境使用。
理论寿命可达10万小时，实际使用中根据环境不同约为3-5万小时，具有较长的使用寿命和可靠性。
配套与选配件
配套控制器包括模拟控制器、恒流电源和数字增亮控制器，可根据实际需求选择，以实现对光源亮度、频率等参数的精准控制。
选配件丰富，包括光源与镜头转接环、偏振片、不同透过率的漫反射板以及多种长度的延长线（PVC材质硬度好，硅胶材质柔软性好），这些选配件进一步拓展了光源的应用范围和适配能力。
五、型号规格与选型指南
丰富的型号体系
环形光源（FG-DR）0-45°拥有众多型号，以满足不同尺寸、角度和功能的需求。例如：
FG-DR28-A00：外径28mm，0角度，适用于小型元件或狭窄空间的检测。
FG-DR150-A30：外径150mm，30角度，适合较大尺寸物体的检测。
FG-DR180-A45：外径180mm，45角度，可用于需要大角度照明的场景。
每个型号在颜色、角度、输出功率、内外径尺寸、安装孔尺寸和厚度等方面都有明确的参数标注，用户可根据具体的检测任务和设备要求进行选择。
六、选型要点
检测对象：考虑被测物体的尺寸、形状、表面特性和颜色，选择合适的外径和内径尺寸，以及对应的发光颜色。例如，检测红色物体可优先选择红色光源，以增强对比度。
检测需求：根据是需要突出表面缺陷、识别字符还是进行尺寸测量等不同需求，选择合适的发光角度。一般来说，0°适合平整表面，15°-45°适合有凹凸特征的表面。
设备匹配：确保光源的安装孔尺寸、厚度与现有检测设备兼容，并根据需要选择配套的控制器和选配件。
七、质量保证与应用支持
该环形光源提供一年质保，让用户使用无后顾之忧。同时，厂家还提供免费借样和技术支持服务，用户在选型和使用过程中遇到任何问题，都可以获得专业的技术指导，这对于确保光源在实际应用中发挥zui佳性能至关重要。此外，产品符合CE和ROHS标准，在安全性和环保性方面也有可靠保障。
总之，环形光源（FG-DR）0-45°以其灵活的角度调节、丰富的规格型号和优异的性能表现，在机器视觉领域占据了重要地位。
